ZSM
Gleichbleibende Präzision bei mehreren Verarbeitungsschritten
<- back to mechanical engineering
Special Features:

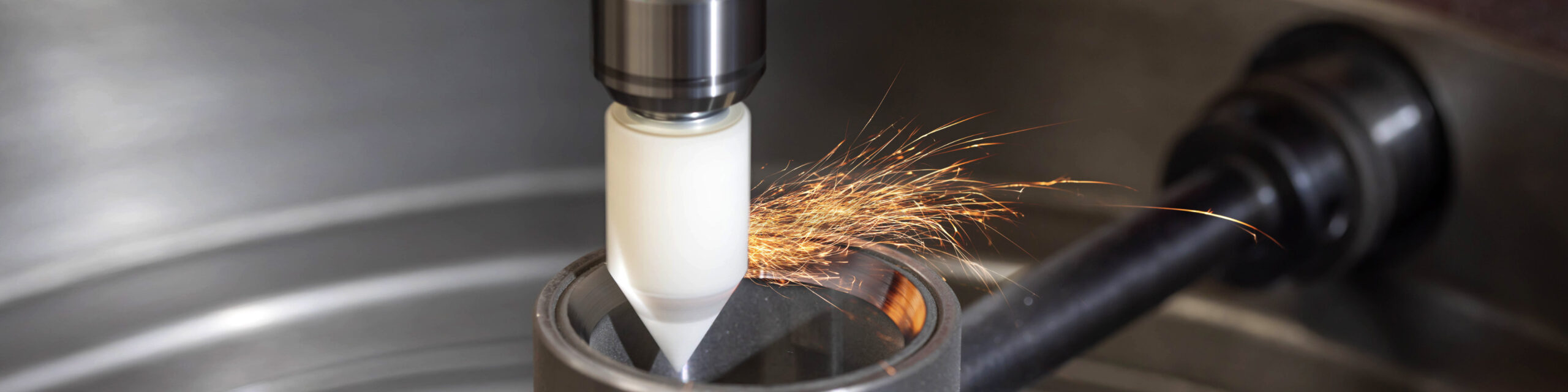

Center hole grinding is becoming more and more important for precision components. If several diameters have to be ground on a shaft in different work steps, an exact base is required. With the help of our center hole grinding machines (Fischer system, Dottikon), you can grind this base (centers) with a concentricity of 0.001 mm.Center hole grinding is becoming more and more important for precision components. If several diameters have to be ground on a shaft in different work steps, an exact base is required. With the help of our center hole grinding machines (Fischer system, Dottikon), you can grind this base (centers) with a concentricity of 0.001 mm.
Die Zentrumschleifmaschine kann dank vielen Ausrüstungmöglichkeiten und Optionen genau Ihren Anforderungen und Werkstücken angepasst werden.
Was ist Zentrumschleifen? -> Erklärung

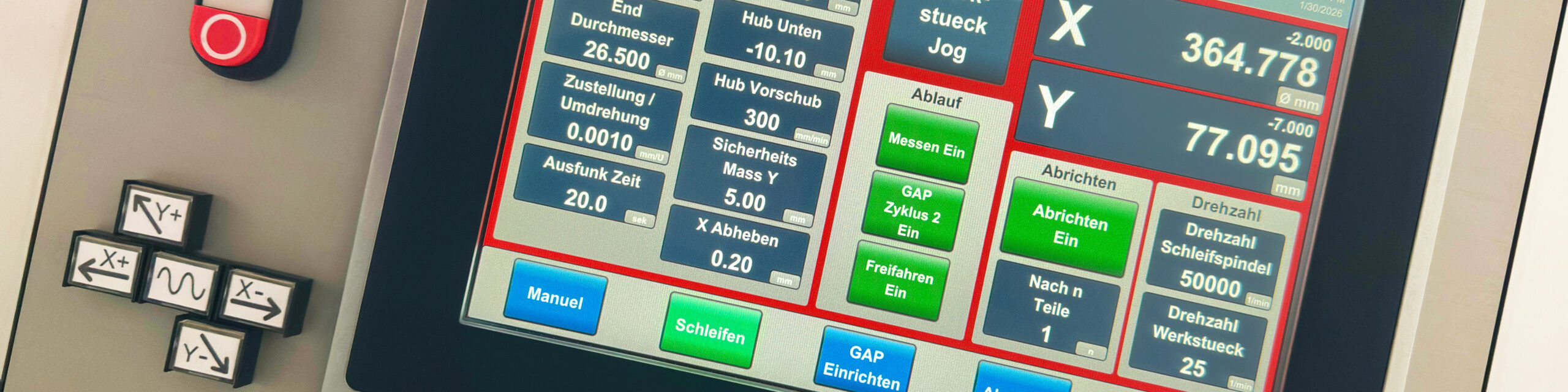

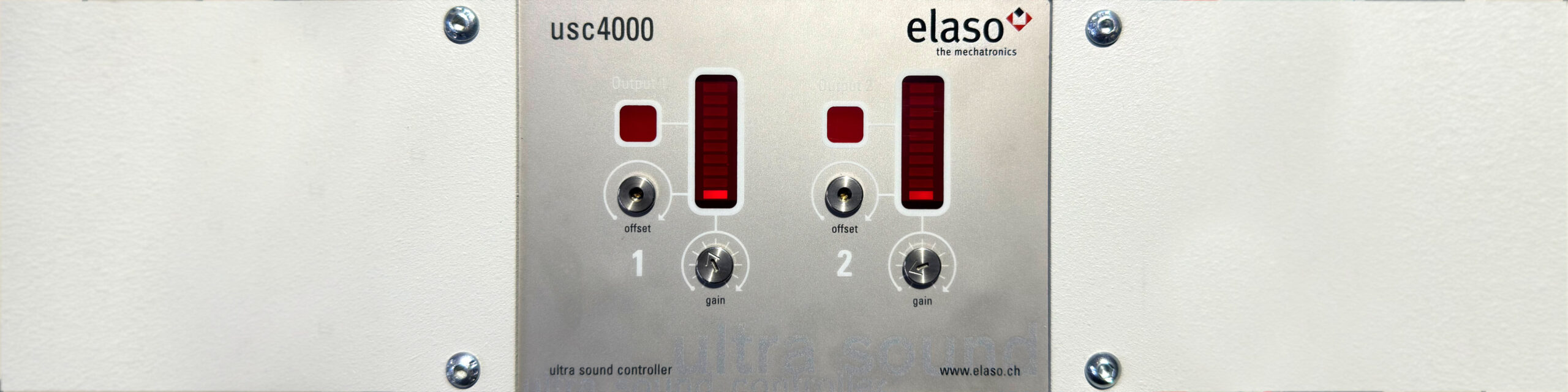

Von minimal ausgestatteten manuellen Maschinen über halbautomatische Maschinen (einzelne Arbeitsschritte laufen automatische ab) bis hin zu der vollautomatischen Maschine, welche das eingespannte Bauteil mit dem Laser ausmisst und mit Hilfe des Schallsensors selbstständig schleift – bestimmt finden wir auch für Sie die passende Zentrumschleifmaschine.
Beispiele von Individual-ZSM nach Kundenwunsch
Extra hoch mit Spezialaufnahme
Zusatzhandling für schwere Wellen
Sichern Sie sich Ihre Offerte:
Eigenschaften der Spannvarianten
Eigenschaften Präzisions-Spannfutter
Das Antriebsaggregat AA dient als Antrieb der Werkstücke. Auf das AA wird das Präzisions-Spannfutter SP auf-geschraubt. Mit Hilfe des Spannfutters werden die Bauteile gespannt und ausgerichtet. Als Gegenspitze dient die feste Spitze FS.
- Rotierendes Spannfutter = rotierendes Werkstück
- Die Teile können auf einem rohen Durchmesser
mit unrundem Mantel gespannt werden - Mit den drei individuell einstellbaren Pinolen vom
Spannfutter können die Teile ausgerichtet werden - Die Teile müssen von oben oder unten in das
Spannfutter eingeführt werden
Eigenschaften Lünette
Die Teile werden in der Lünette LM eingespannt, so dass Sie noch rotieren können. Als Gegenspitze und gleichzeitig auch als Antrieb der Werkstücke dient die Antriebsspitze AS. Die Teile werden – mit Drehherz versehen – auf der Antriebsspitze aufgestellt.
- tehende Lünette, Werkstück wird durch
Antriebsspitze angetrieben - Um eine gute Rundlaufgenauigkeit im Zentrum zu
erhalten, müssen die Spannbereiche der Werkstücke
eine gute Rundlaufgenauigkeit aufweisen (vorgeschliffen) - Der Rundlauf des Zentrums wird nur so genau wie der
Rundlauf des Spanndurchmessers - Sehr einfaches und schnelles Einspannen der Teile
(müssen nicht ausgerichtet werden) - Da man die Lünette öffnen kann, werden die Teile
Bedienerseitig in die Lünette eingelegt
